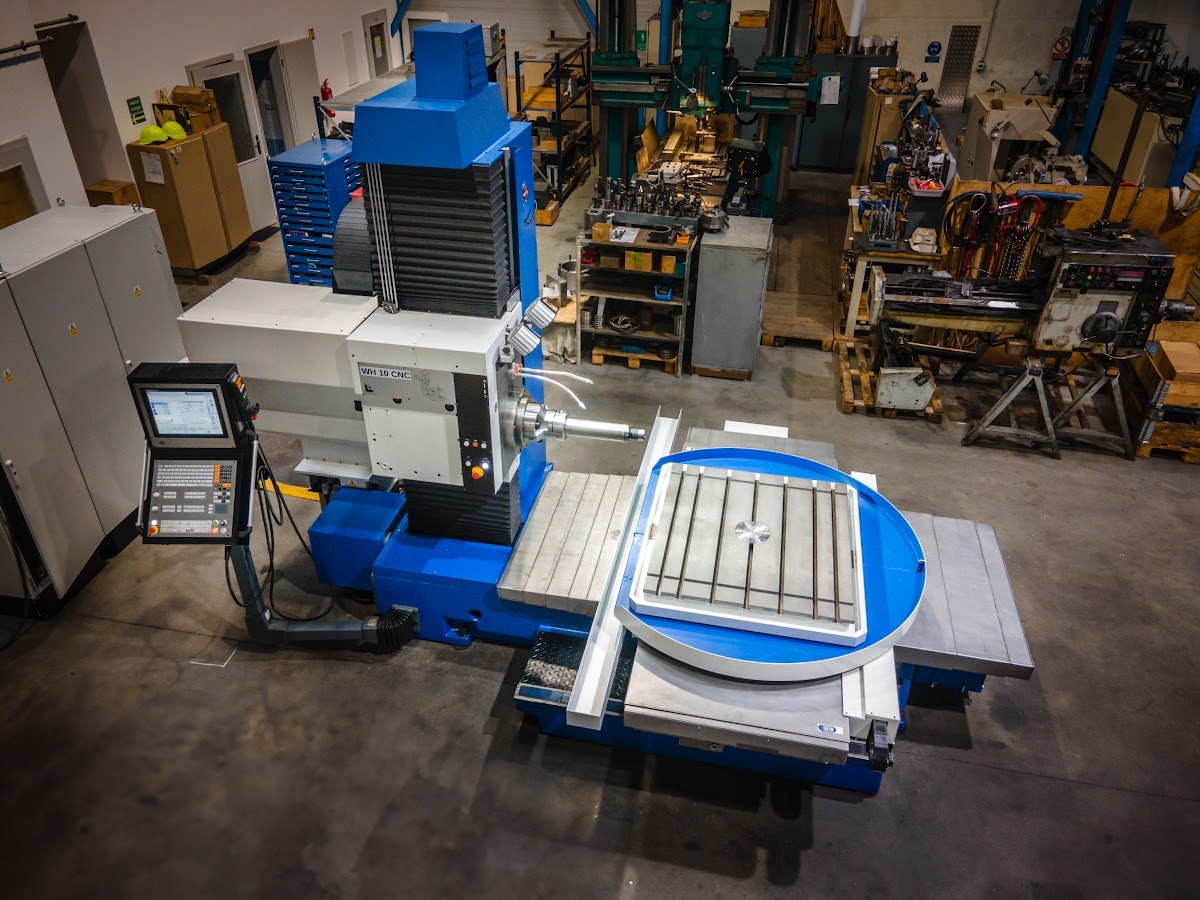

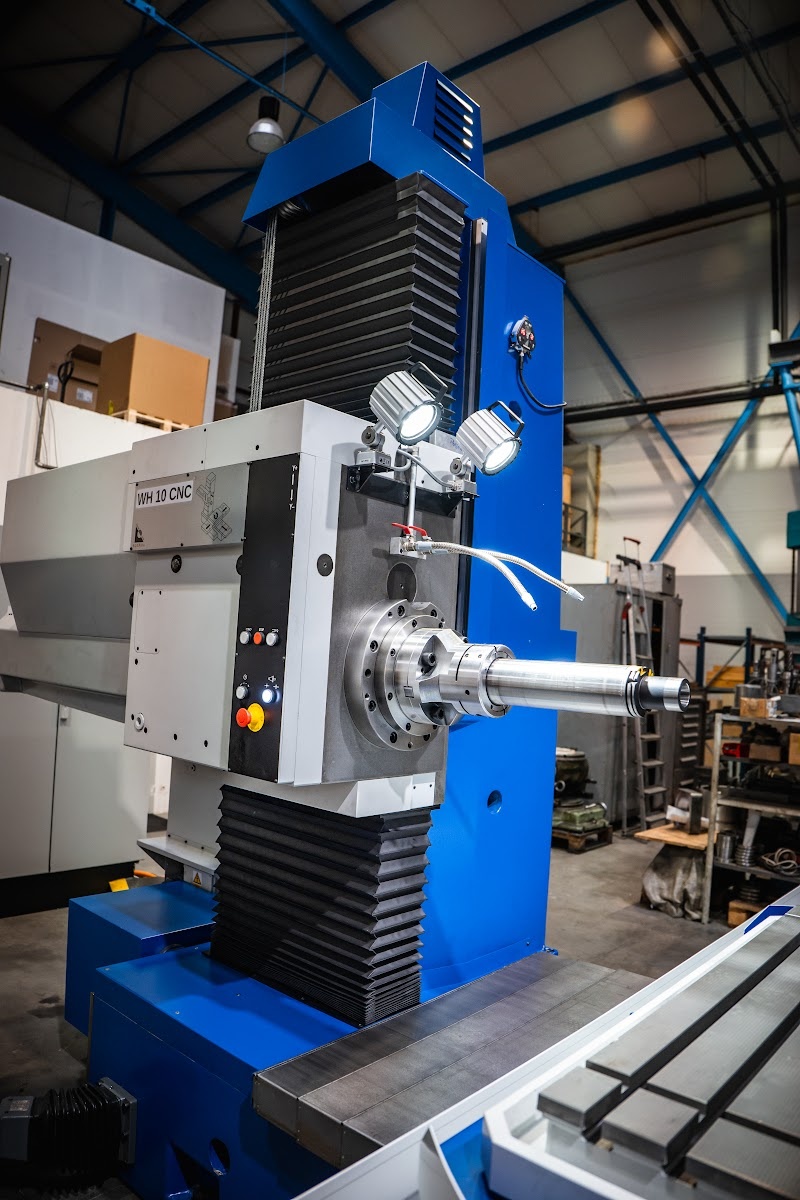

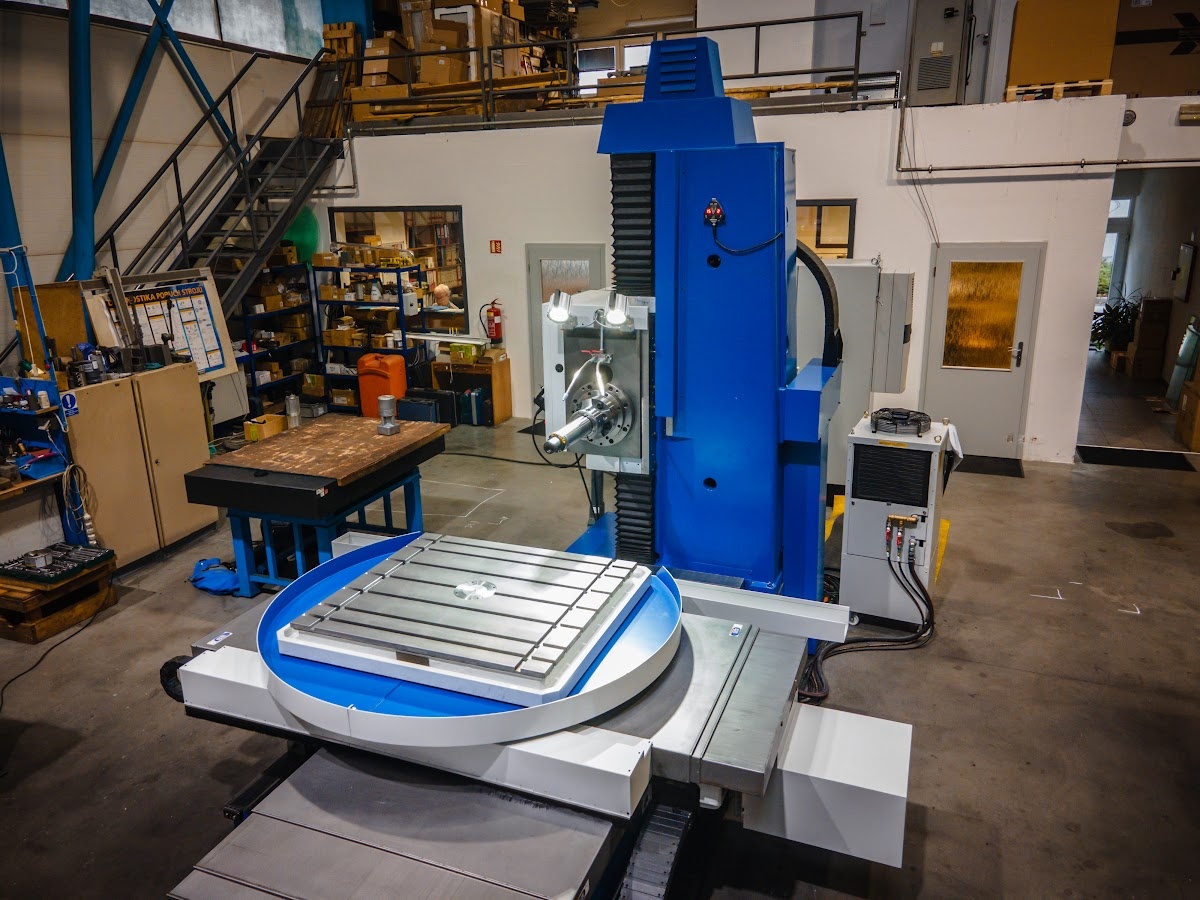

TOS WH 10 CNC - Bohrwerk / Tischbohrwer

2026

Steuerung Heidenhain TNC 620

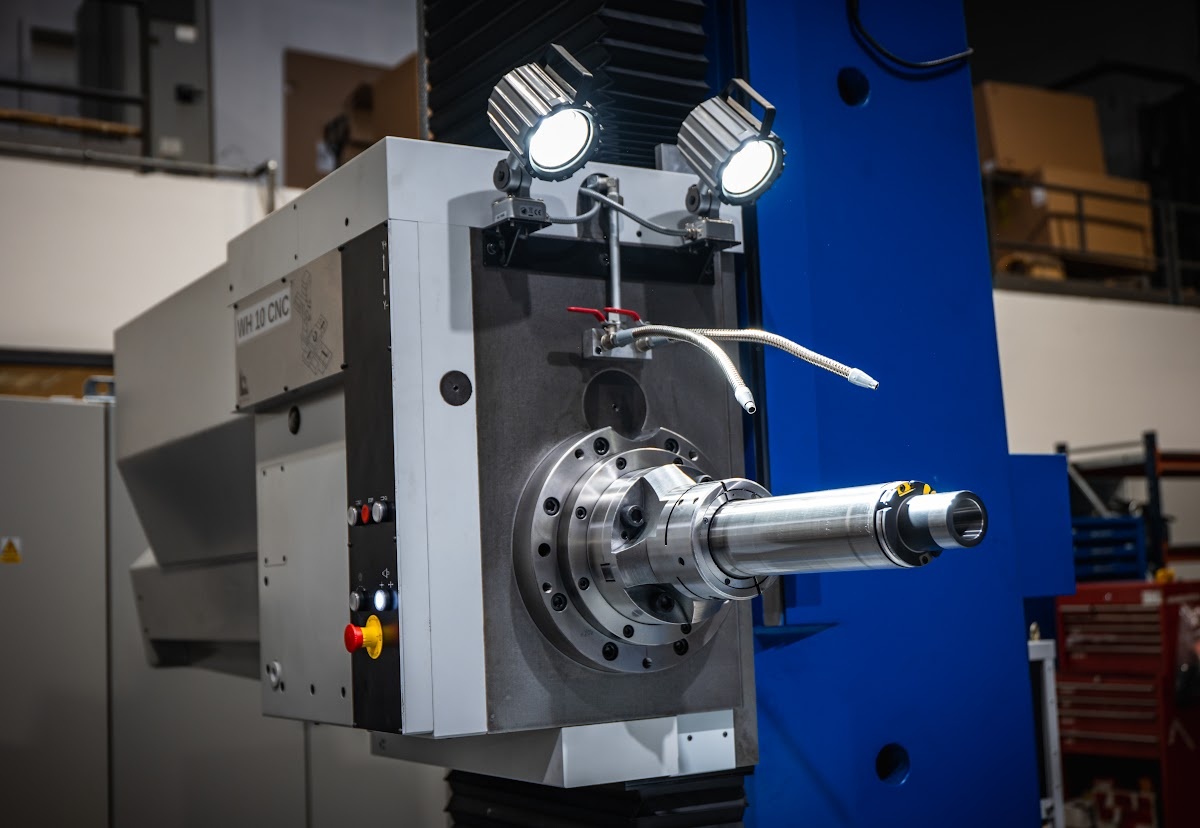

Arbeitsspindeldurchmesser 100 mm
X Weg 1250 mm
Y Weg 1030 mm
Spindeldrehzahl 16 - 2500 /min.
IKZ nein
Spindelvorschub (W) 730 mm
Z Weg 930 mm
Werkzeugmagazin nein
Spindelkegel ISO 50 .
Schnellvorschub 8 m/min

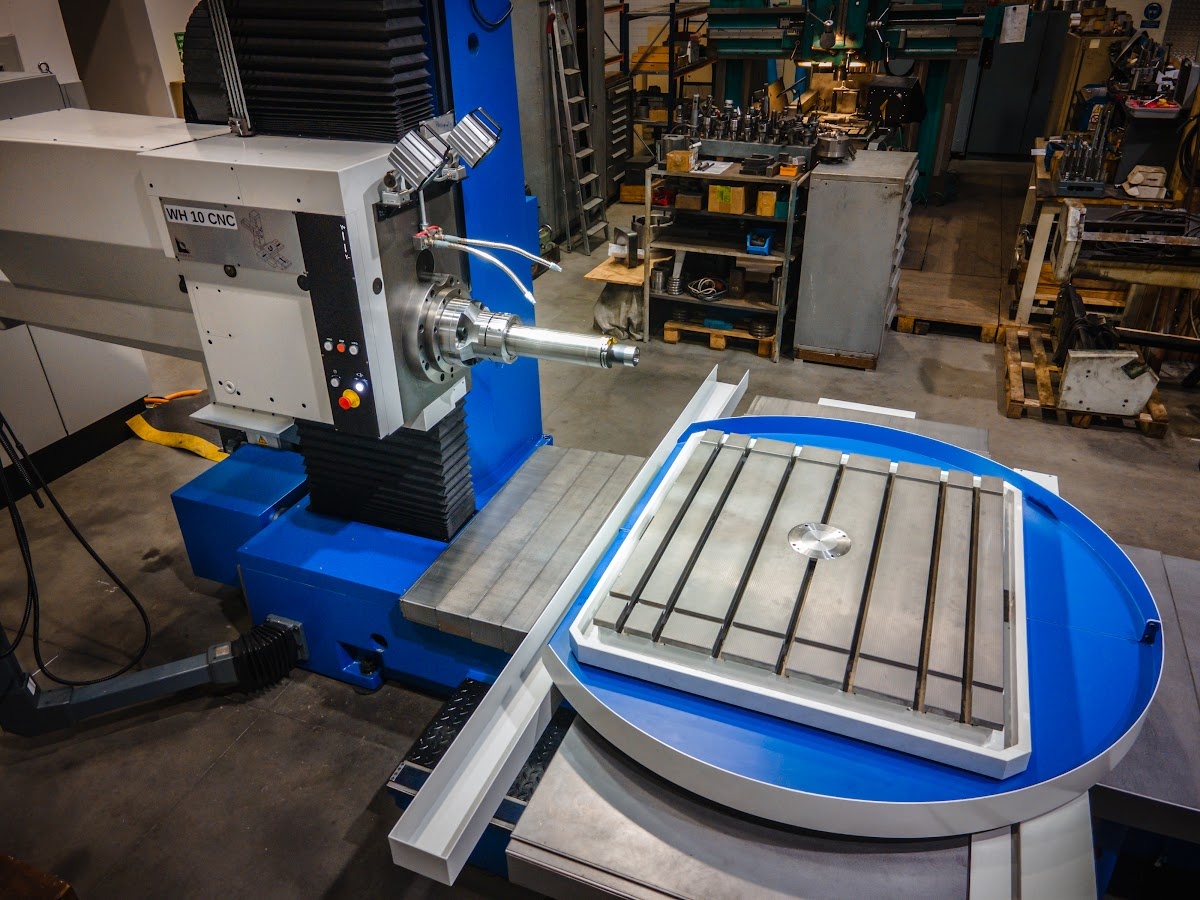

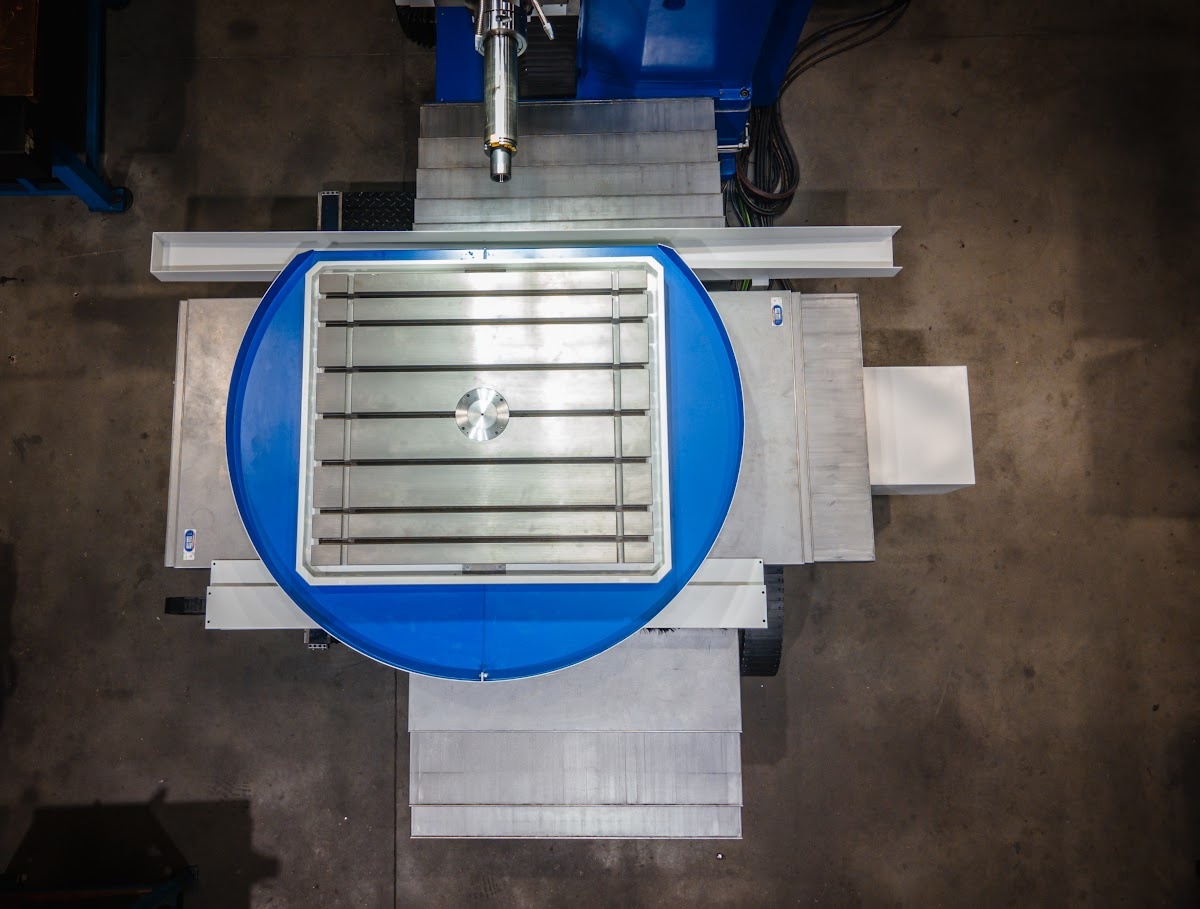

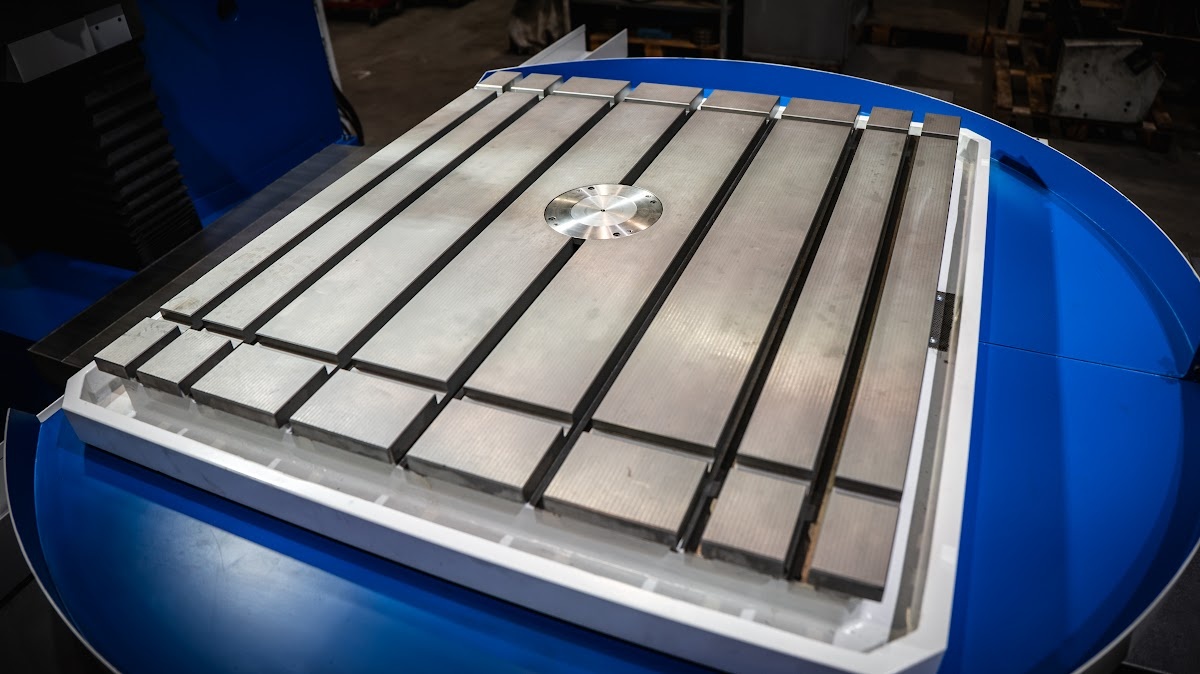

Tischmaße 1000x1120 mm
Max. Tischbelastung 3000 kg
Maschinenabmessungen L x B x H 5000x3050x2800 mm
Maschinengewicht 11500 kg

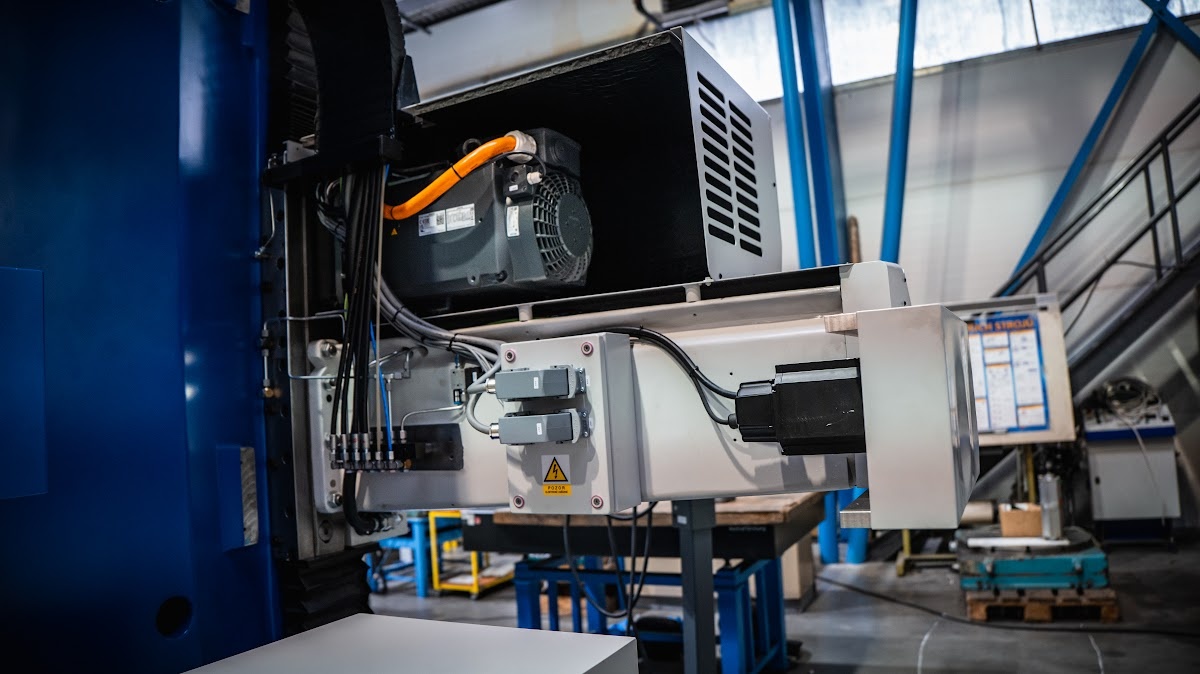

Spindelmotor: Siemens 17,5 kW S1 (26,25 kW S6-40%)
Steuerungssystem: inkl. Optionen 19, 20 (erweiterte Programmierfunktionen, Grafikdarstellung während Test und Bearbeitung)
Gesteuerte Achsen: X / Y / Z / W / B
Werkstücktaster: Heidenhain TS 460, inkl. Option 17 (Antastzyklen)
Handrad: Heidenhain HR510
Messsysteme: Heidenhain, EnDat 22 (X, Y, Z – LC415)
Vorschubmotoren: Heidenhain QSY
Externe Werkzeugkühlung: 1,5 bar, 38 l/min
Werkzeugwechsel: manueller Wechsel, Kavitätenausblasung
Späneabfuhr: Auffangwanne

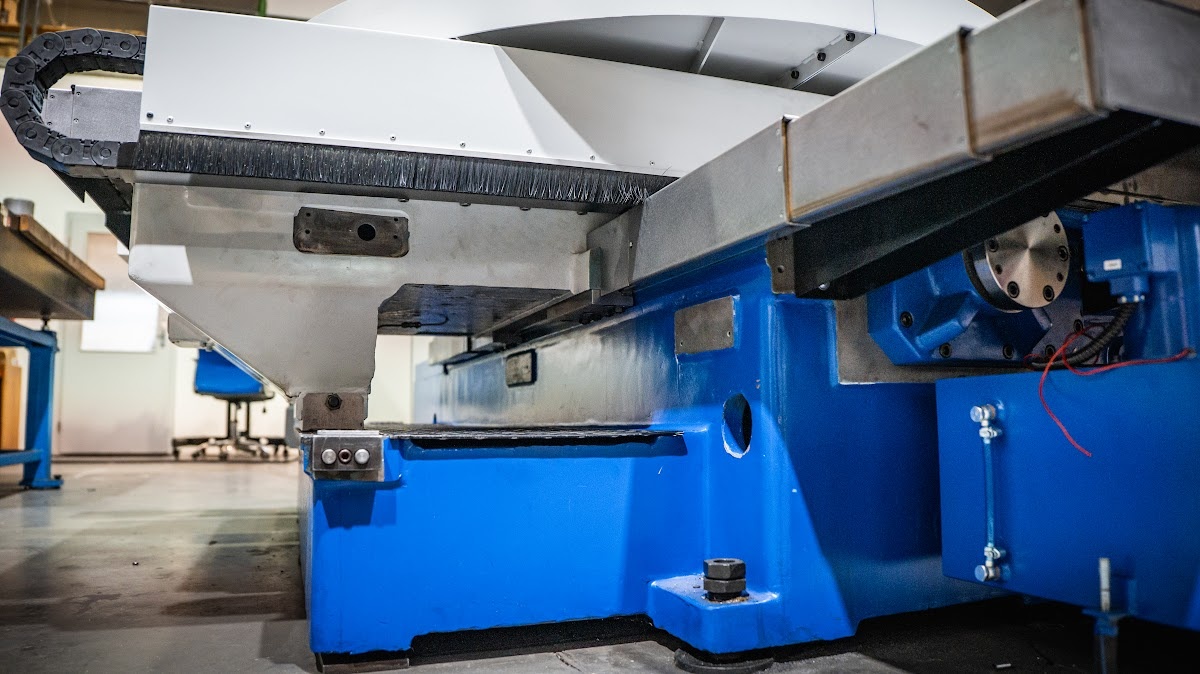

Abdeckungen X/Z: Teleskopabdeckung

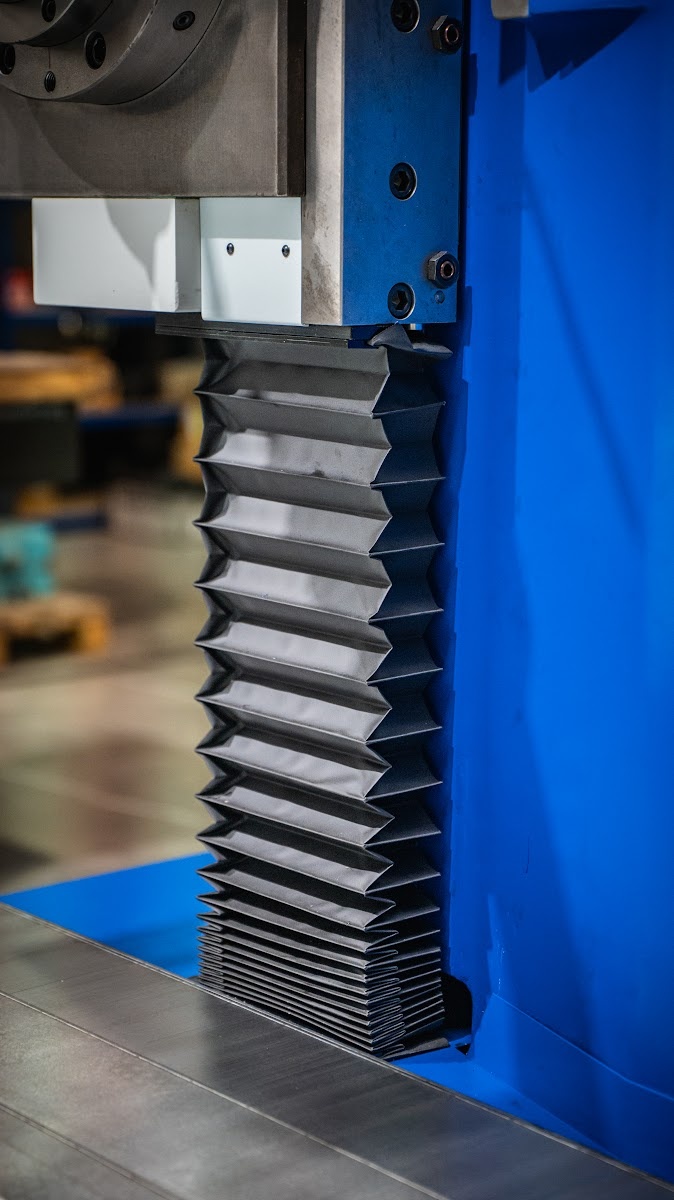

Abdeckung Y: Faltenbalg
Betriebsdruck (Druckluft): 6 bar
Positioniergenauigkeit: < 0,02 mm
Maschinenabmessungen: L 4700 x B 2900 x H 3300 mm (ohne Verkleidung)

Farbe: Weiß / Blau RAL 5010
Garantie: 12 Monate
Dokumentation: Maschinenpass, Elektroschaltplan, SPS-Unterlagen, Bedienungsanleitung
